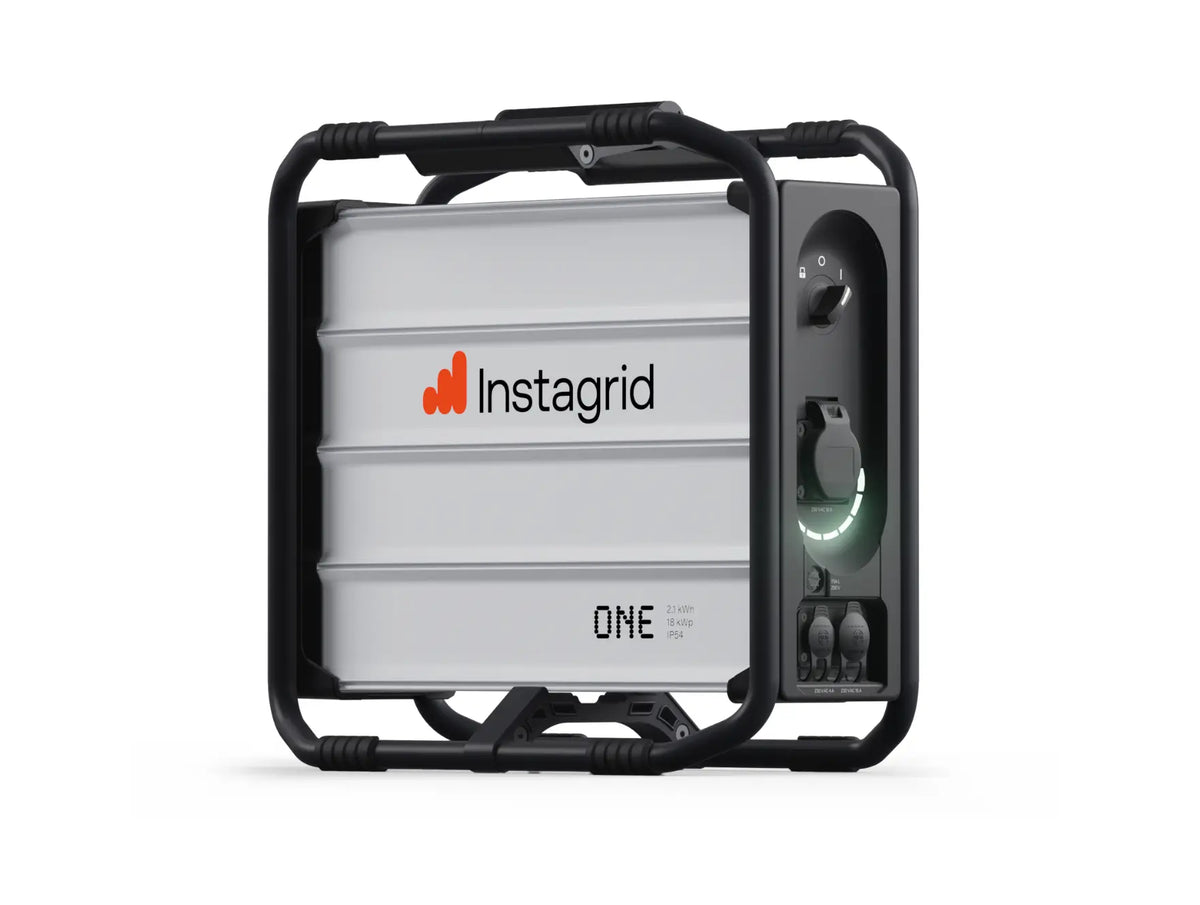

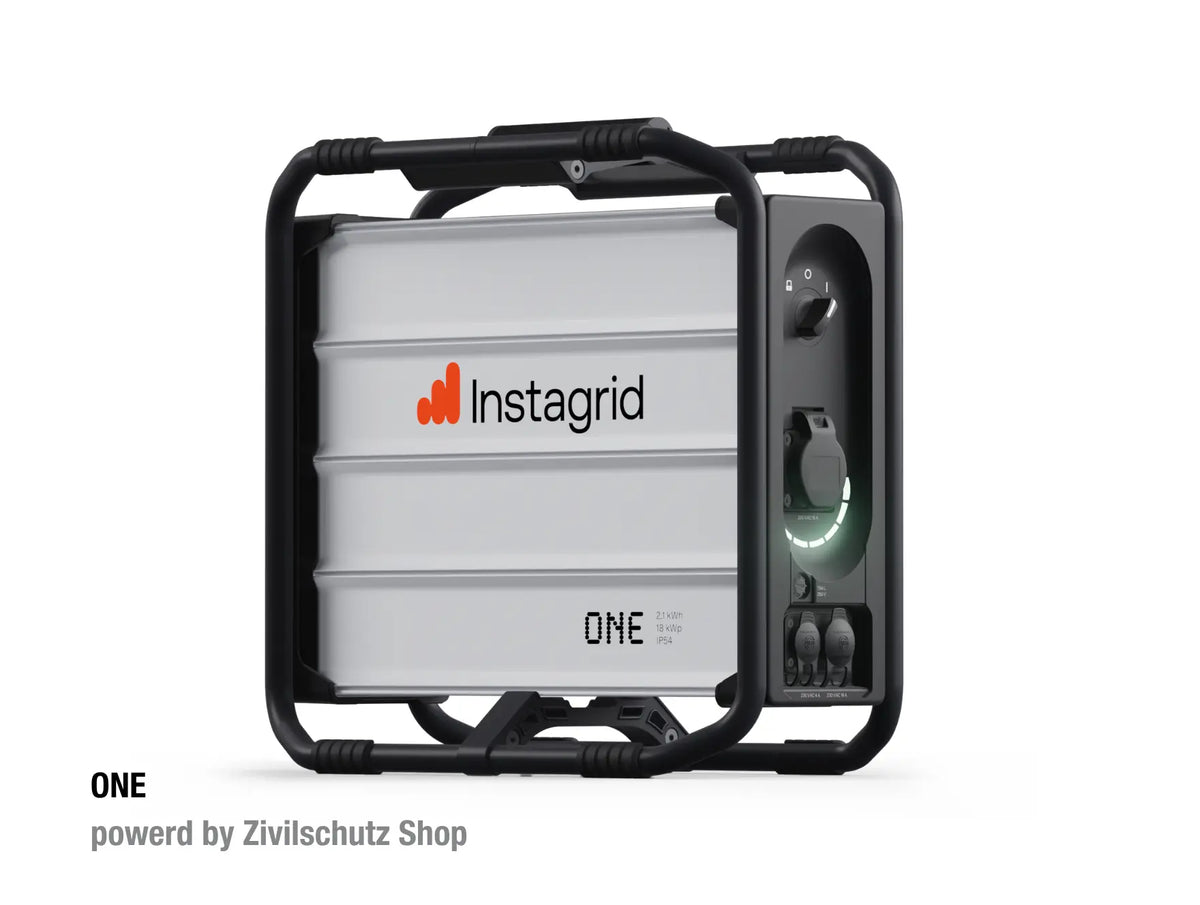

Instagrid ONE by Zivilschutz

Du solltest dein Instagrid ONE spätestens dann laden, wenn nur noch ein LED-Segment blinkt und alle anderen erloschen sind.

Es wird empfohlen, das Gerät nicht regelmäßig vollständig zu entladen. Das schadet der Batterie zwar nicht unmittelbar, trägt jedoch dazu bei, die Lebensdauer der einzelnen Batteriezellen zu verlängern.

Je nach Betriebsmodus gibt es unterschiedliche LED-Anzeigen:

Lademodus:

• Eine pulsierende grüne Animation von links nach rechts zeigt an, dass das Gerät lädt.
• Ein gelbes Licht weist auf eine schlechte Qualität der Ladestromquelle hin. Prüfe die verwendete Stromquelle und stelle sicher, dass sie die Anforderungen erfüllt.
• Ein rotes Licht zeigt an, dass sich die Temperatur außerhalb des zulässigen Bereichs von 0 °C bis +45 °C befindet. In diesem Fall: Trenne das Kabel, schalte das Gerät aus und bringe es an einen Ort mit geeigneter Temperatur. Starte den Ladevorgang erneut, sobald das Gerät ausreichend abgekühlt oder aufgewärmt ist.

Entlademodus:

• Ein dauerhaft grünes Licht zeigt den aktuellen Ladezustand an. Während der Entladung erlöschen die LED-Segmente nach und nach und zeigen so den sinkenden Ladezustand.
• Ein blinkendes gelbes Licht signalisiert ein Temperaturproblem: Beim Einschalten bleibt das Gerät aus und zeigt eine blinkende gelbe LED, wenn die Temperatur über 60 °C liegt. Erhitzt sich das Gerät während des Betriebs deutlich über 60 °C, schaltet es sich aus und zeigt ebenfalls eine blinkende gelbe LED. Schalte das Gerät aus und reduziere die Last oder bringe es in eine Umgebung mit geeigneter Temperatur, um den Alarm zurückzusetzen.
• Ein dauerhaft gelbes Licht weist auf eine Ausgangsüberlast durch den angeschlossenen Verbraucher hin. Trenne den Verbraucher vom Gerät, schalte das Gerät für 60 Sekunden aus und anschließend wieder ein. Tritt dieses Szenario wiederholt auf, reduziere die Last oder überprüfe den Verbraucher auf mögliche Defekte.

Zeigt das Gerät wiederholt ein gelbes oder rotes Licht beim Einschalten oder während des Betriebs, kontaktiere bitte den Instagrid Support.

Wenn ich das Gerät längere Zeit weder benutzt noch geladen habe, ist möglicherweise die Supportbatterie entladen. Stecke das Ladekabel in das Stromnetz und in das Gerät und lasse den Drehschalter in der Schloss-Position (Transportmodus). Dadurch wird die Supportbatterie langsam geladen. Nach etwa einer Stunde ziehst du das Ladekabel ab und versuchst erneut, das Gerät einzuschalten. Lässt sich das Gerät weiterhin nicht einschalten, könnte es tiefentladen sein. Bitte kontaktiere in diesem Fall den Instagrid Support.

Du kannst dein Gerät bei Temperaturen zwischen 0 °C und 45 °C laden.
Sinkt die Temperatur während des Ladevorgangs unter 0 °C oder steigt sie über 45 °C, wird der Ladevorgang gestoppt.
Lag die Temperatur nur leicht außerhalb des zulässigen Bereichs und kehrt wieder in den erlaubten Bereich zurück, setzt das Gerät den Ladevorgang automatisch fort.
Unterschreitet die Temperatur jedoch deutlich 0 °C oder überschreitet sie deutlich 45 °C, wird der Ladevorgang vollständig beendet und startet nicht automatisch neu – selbst wenn die Temperatur wieder im zulässigen Bereich liegt.
In diesem Fall schalte das Gerät in den Transportmodus, trenne das Ladekabel und starte den Ladevorgang anschließend erneut.

Du kannst dein Gerät bei Umgebungstemperaturen zwischen -20 °C und 60 °C verwenden.

Für den Aufbau von AquaSafe reichen vier Personen aus. Die einzelnen Module sind leicht und können ohne schweres Gerät zusammengefügt und befüllt werden. Das System ist so konzipiert, dass es schnell und effizient aufgestellt werden kann, auch in Notfallsituationen.

Wenn die innere Temperatur beim Einschalten unter -20 °C oder über 60 °C liegt, blinken die  LEDs gelb und das Gerät bleibt ausgeschaltet.
Erhitzt sich das Gerät während des Betriebs deutlich über 60 °C, schaltet es sich automatisch aus und zeigt ebenfalls blinkend gelbe LEDs.
Schalte das Gerät aus und reduziere die Last oder bringe es in eine Umgebung mit geeigneter Temperatur, um den Alarm zurückzusetzen.
Dasselbe gilt, wenn die Temperatur während des Betriebs unter -20 °C sinkt. Dies ist jedoch sehr unwahrscheinlich, da das Gerät im Dauerbetrieb ausreichend Wärme erzeugt, um dauerhaft über -20 °C zu bleiben.

Es dauert ungefähr 1 Stunde, bis sich das Gerät bei Raumtemperatur ausreichend erwärmt hat, um den Ladevorgang zu starten.

Instagrid ONE benötigt eine stabile AC-Spannungsquelle, die zwischen 120 V und 240 V AC liefert und mindestens 4 A Strom bereitstellt.
Daraus ergibt sich ein Leistungsbedarf von:

• 500 W bei 120 V
• 950 W bei 230 V

Erfüllt deine Stromquelle diese Anforderungen, kannst du damit dein Instagrid ONE laden.

Wenn du dein Gerät über ein Fahrzeug laden möchtest, solltest du die Leistungsdaten der Steckdose prüfen, die du verwenden willst.
Normale Fahrzeuge liefern häufig nicht die oben genannte Leistung. In diesem Fall kannst du dein Instagrid ONE nicht laden.
Die klassische 12-V-Zigarettenanzünder-Steckdose ist ein Beispiel für eine Stromquelle mit zu geringer Leistung.
Selbst wenn dein Fahrzeug über eine Standard Typ-F Steckdose verfügt, liefern die meisten Modelle nicht die erforderliche Leistung.
Manche Fahrzeuge besitzen zwar einen Wechselrichter mit ausreichender Leistung, erzeugen jedoch keine reine Sinuswelle. Diese modifizierte Sinuswelle ist ebenfalls nicht geeignet, um dein Instagrid ONE zu laden.

Wenn du dein Gerät über eine Solaranlage laden möchtest, ist ein spezielles Setup erforderlich. Dafür solltest du den Unterschied zwischen einer Spannungsquelle und einer Stromquelle kennen.

• Eine Spannungsquelle zeichnet sich dadurch aus, dass ihre Spannung relativ konstant bleibt – unabhängig davon, ob eine Last Strom entnimmt oder zurückspeist. Das öffentliche Stromnetz ist näherungsweise eine solche Spannungsquelle.
• Ein Solarpanel in Kombination mit einem Wechselrichter wirkt hingegen wie eine AC-Stromquelle. Das bedeutet, dass es Strom in eine bereits vorhandene AC-Spannungsquelle einspeist. Die eingespeiste Strommenge hängt direkt von der Sonneneinstrahlung ab (z. B. Wolken, Schatten, Sonnenstand usw.).

Instagrid ONE ist dafür ausgelegt, über seinen AC-Netzeingang von einer AC-Spannungsquelle geladen zu werden. Es gibt zwei Möglichkeiten, dies mit einem Solarwechselrichter zu realisieren:

Option 1:

Verwende einen steckbaren Wechselrichter und schließe deine Solaranlage im selben Stromkreis an, an dem auch dein Instagrid ONE zum Laden mit einem „normalen“ AC-Verteilnetz verbunden ist.
In diesem Fall „puffert“ das Stromnetz die schwankende Solarleistung. Jede Leistung der Solaranlage ist in diesem Szenario ausreichend.

WARNUNG: Achte darauf, die nationalen Vorschriften für die Verwendung solcher Wechselrichter einzuhalten (im Zweifel einen qualifizierten Elektriker konsultieren).
Achte darauf, die Stromverteilung nicht zu überlasten (im Zweifel einen qualifizierten Elektriker konsultieren).

Option 2:

Verwende einen Solarwechselrichter, der direkt eine AC-Spannungsquelle bereitstellt. Diese Geräte enthalten Batterien, die die Schwankungen der Solarleistung puffern und so eine konstante Ausgangsleistung sicherstellen. Diese muss den oben genannten Leistungsanforderungen entsprechen.

WARNUNG: Achte darauf, den Wechselrichter nicht zu überlasten.

WARNUNG: Schließe niemals einen steckbaren Solarwechselrichter an den Ausgang des Instagrid ONE an.

Lithium-Ionen-Batterien sollten grundsätzlich fern von Wärmequellen gelagert werden und zum Beispiel nicht in der Nähe einer Heizung stehen.
Am besten lagerst du sie bei Raumtemperatur. Auch niedrigere Temperaturen sind für die Lagerung vorteilhaft, da dadurch die elektrochemischen Reaktionen verlangsamt werden und die Batterie ihre Ladung länger behält.
Instagrid empfiehlt eine Lagerung bei Temperaturen zwischen 0 und 23 °C sowie eine empfohlene Luftfeuchtigkeit von unter 80 %.
Stelle sicher, dass dein Instagrid ONE auf einem festen Untergrund steht und generell keiner thermischen Belastung ausgesetzt ist, z. B. nicht in der Nähe von Verpackungsmaterialien.

Wenn der Schalter auf TRANSPORT-Modus steht, tritt nur eine geringe Selbstentladung auf. Unsere Technologie stellt sicher, dass lediglich minimale Leckströme entstehen.
Selbst bei sehr niedrigem Ladezustand kann das Gerät über lange Zeit gelagert werden und ist sofort einsatzbereit, wenn du es benötigst.
Hinweis:
Lithium-Ionen-Batterien sollten bei längerer Lagerung idealerweise auf einem mittleren Ladezustand gehalten werden, da die Zellen in diesem Bereich am wenigsten belastet werden und dadurch am langsamsten altern.
Ein mittlerer Ladezustand entspricht etwa drei bis sechs leuchtenden Segmenten der Ladezustandsanzeige.
Alle Details findest du in unserem separaten Lagerdokument, das du über unseren Kundenservice anfordern kannst.

Achte beim Transport in deinem Fahrzeug stets darauf, dass das Gerät ordnungsgemäß gesichert ist und sich während der Fahrt nicht verschieben kann.

Schalte das Gerät vor der Fahrt immer in den Transportmodus: Drehe dazu den Schalter – bei Blick auf die Vorderseite – ganz nach links. (Ausnahmen findest du in der Frage: „Kann ich das Gerät während der Fahrt benutzen oder laden?“)

Je nachdem, wie du dein Gerät transportierst, gilt Folgendes:

• Transport im eigenen Auto (Privatfahrt):Wenn du dein Instagrid ONE im privaten Pkw oder Camper mitnimmst, um es selbst zu nutzen (z. B. beim Camping, auf der Hütte oder für Notstrom), benötigst du keine spezielle Gefahrgut-Kennzeichnung am Fahrzeug oder Koffer.
• Versand oder Weitergabe (z. B. per Paketdienst):Wird das Gerät separat durch einen Paketdienst transportiert oder verschickt, greifen vereinfachte Gefahrgutregeln (Sondervorschrift SV188). In diesem Fall muss auf der Außenverpackung ein Notfall-Gefahrgutaufkleber (UN 3480) angebracht sein. Dafür kannst du ideal den Originalkarton nutzen, der bereits passend gekennzeichnet ist.

Alle genauen Details und rechtlichen Hinweise findest du in unserem offiziellen Transportdokument, das du jederzeit über unseren Kundenservice anfordern kannst.

Ja, bei privaten Fahrten ist das grundsätzlich möglich. Wenn du das Gerät im eigenen Pkw, Wohnmobil oder Van mitnimmst und während der Fahrt nutzt (z. B. zum Laden von Geräten) oder selbst auflädst, gilt dies als direkte Eigennutzung.

Worauf du dabei achten musst:

• Sichere Ladungssicherung: Das Gerät muss während der Fahrt so gesichert sein, dass es nicht verrutschen, umkippen oder bei einer Bremsung zur Gefahr werden kann.
• Keine reine Paketversendung: Wenn das Gerät ohne dich unterwegs ist (z. B. beim Versand über einen Paketdienst oder eine Spedition), darf es nicht betrieben oder geladen werden. In diesem Fall muss der Transportmodus aktiv sein (Drehschalter ganz nach links auf das Schloss-Symbol).

Alle genauen Details findest du in unserem offiziellen Transportdokument, das du jederzeit über unseren Kundenservice anfordern kannst.

Das hängt von der Ausgangsleistung der Steckdose deines Fahrzeugs ab.
Bitte sieh dir die Frage „Welche Anforderungen muss die Stromquelle erfüllen, mit der ich mein Instagrid ONE laden möchte?“ an. Dort findest du alle Details.
